C10000-801

C10000-801 TDI 相机适用于同时需要高速工作和高灵敏度的各种成像用途。此外，帧读出模式也便于调焦。

特点

高分辨率/高灵敏度（128(V) TDI 级的水平空间分辨率）：2048(H) × 128 (V)，4 TAP
行速率高达 50 kHz
高速成像结合高灵敏度和低噪声
UV-NIR 采用薄型背照式 CCD，具有出色的光谱灵敏度特性
100× 抗信号干扰，带侧向溢出漏极
动态范围为 1600:1
12 位/8 位可选 AD 转换器
双向扫描操作
帧读出模式用于轻松调焦
实时阴影校正内部 DSP

详细参数

类型编号	C10000-801
成像设备	薄型背照式
有效像素数	2048 (H)×128 (V)
细胞大小	12 μm (H)×12 μm (V)
有效面积	24.58 mm (H)×1.536 mm (V)
读出模式	TDI 读出模式/帧读出模式*1
TDI 传输方向	双向转移
TDI 输出通道	4 TAP (512×128)
抗信号干扰	是（满阱容量的 100 倍）
TDI 像素时钟频率	30 MHz
TDI 行速率	0.457 kHz 至 50 kHz
TDI 行速率控制	通过串行命令*2/外部触发器进行内部设置
最大阱容	80 000 个电子（典型值）
读出噪声	50 个电子 (rms)（典型值）
动态范围	1600:1
像素合并	2×2、4×4
模拟增益	1 倍至 5 倍（16 步长）
AD 转换器	12 位/8 位*3
图像处理	实时阴影校正/背景扣除
接口	Camera Link 基本配置
相机控制	Camera Link 中的串行控制
相机输出时钟	60 MHz
相机输出通道	2 TAP (1024×128)
连接器	Mini-Camera Link (SDR)×1
透镜接口	F 型接口
电源要求	AC100 V 至 AC240 V，50 Hz/60 Hz
用电功耗	约 55 VA
操作环境温度	0 ℃ 到 +40 ℃
存储环境温度	-10 ℃ 到 +50 ℃
环境工作/存储湿度	90% 或更低（无冷凝）
操作环境湿度	30% 至 70%（无冷凝）

*1 帧读出模式有助于轻松调焦，但不适合测量。请咨询我们的销售办事处了解详情。
*2 内部 TDI 线速率设置步长为 33 ns。
*3 可通过串行命令选择。

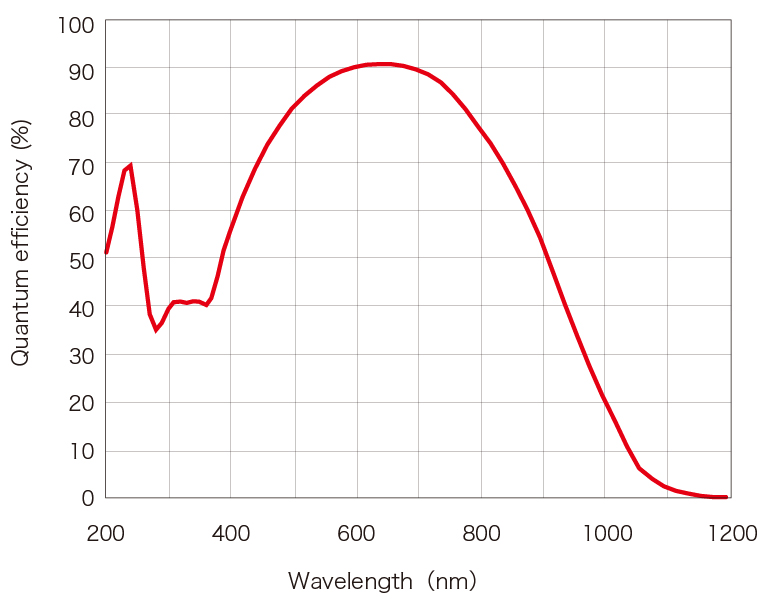

光谱灵敏度特性

滨松 TDI相机 C10000-801(图1)

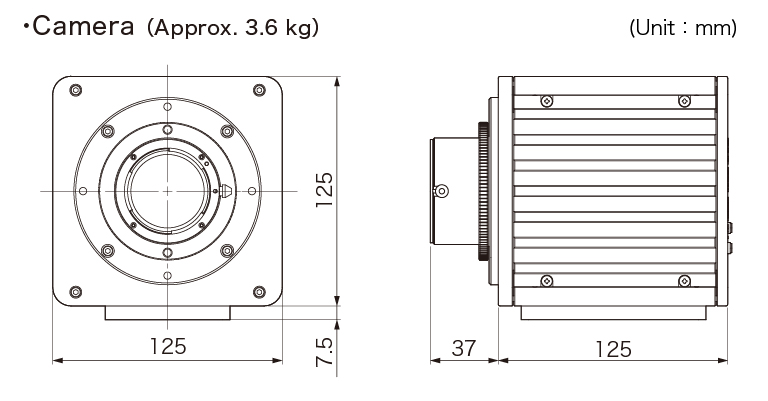

尺寸

滨松 TDI相机 C10000-801(图2)
