顶点光电子商城5月31日消息：近日，TDK株式会社针对USB-C端口和其他高速接口的ESD保护应用推出一款超紧凑型TVS二极管。

         TVS二极管（Transient Voltage Suppression Diode）是一种电路保护器件，主要用于防止电路因电压突波、静电放电等各种电压过高的情况而受到损坏。TVS二极管具有响应速度快、功率大、压降小、可重复使用等特点，广泛应用于电子、通信、电力等领域，是电路保护的重要器件之一。

          对于USB-C等符合USB4（第1版）规范且传输速度高达40 Gbit/s的高速接口 (Tx / Rx)，ESD保护应用特别需要具有超低寄生电容和低钳位电压的TVS二极管。

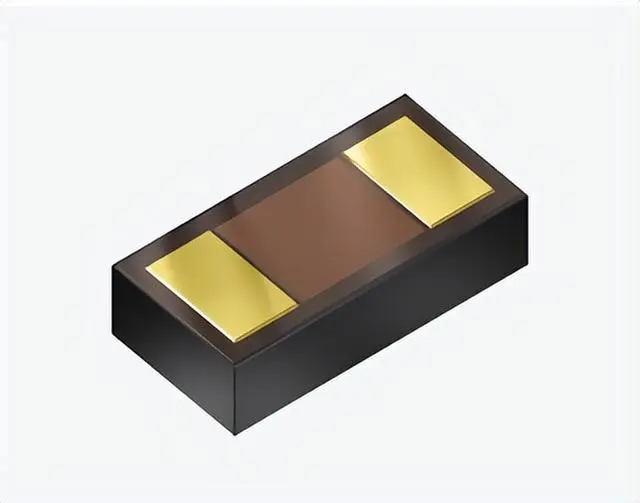

         新型B74111U0033M060和B74121U0033M060元件的在1 MHz条件下的寄生电容分别为0.48 pF和0.65 pF，钳位电压仅为3.8 V或3.9 V，ITLP为8 A，不会干扰信号完整性，因此非常适合此类应用。最大直流电压可达5.5 V，适用于USB-C (D+ / D-) 的常规USB2.0数据总线。它们的箝位电压分别为3.9 V和4.0 V（ITLP为8 A时），设计ESD放电电压高达15 kV，并且外壳设计和高度和适用的接口类型相匹配。

          该TVS二极管主要特点和优势有：低钳位电压：3.8 V@ ITLP = 8 A；最小的电容值：0.48 pF；WLCSP 01005和WLCSP 0201紧凑型封装外形

；扁平设计，高度仅为100 µm或150 µm；稳定可靠，可耐受高达15 kV的ESD接触放电电压。

        在智能手机、笔记本电脑、数码相机等消费电子产品中，TVS二极管作为一种重要的电路保护器件被广泛应用。同时，TVS二极管也在电力、工业自动化等领域得到应用，保护各种设备和音频电路等。

          这些TVS二极管保护元件的设计ESD放电电压高达15 kV，并采用超紧凑的WLCSP 01005和WLCSP 0201扁平结构封装，高度分别为100µm和150µm，能轻松集成到USB-C SIP模块中。

         TDK株式会社是一家总部位于日本的电子元器件制造公司，成立于1935年。TDK的产品覆盖了磁性元器件、电容器、电感器、传感器、音频设备、半导体、照明等多个领域，是全球领先的电子元器件制造商之一。

        TDK一直在电子原材料及电子元器件上占有领导地位。其产品广泛应用于信息、通讯、家用电器以及消费新电子产品，如移动电话、笔记本电脑、平板、汽车、工业设备等。其也涉足LED行业，在汽车市场上为LED驱动器制造功率电感器。
