在讲解空间光调制器LCOS-SLM的刷新频率之前，需要先介绍下时序电路结构和驱动类型。

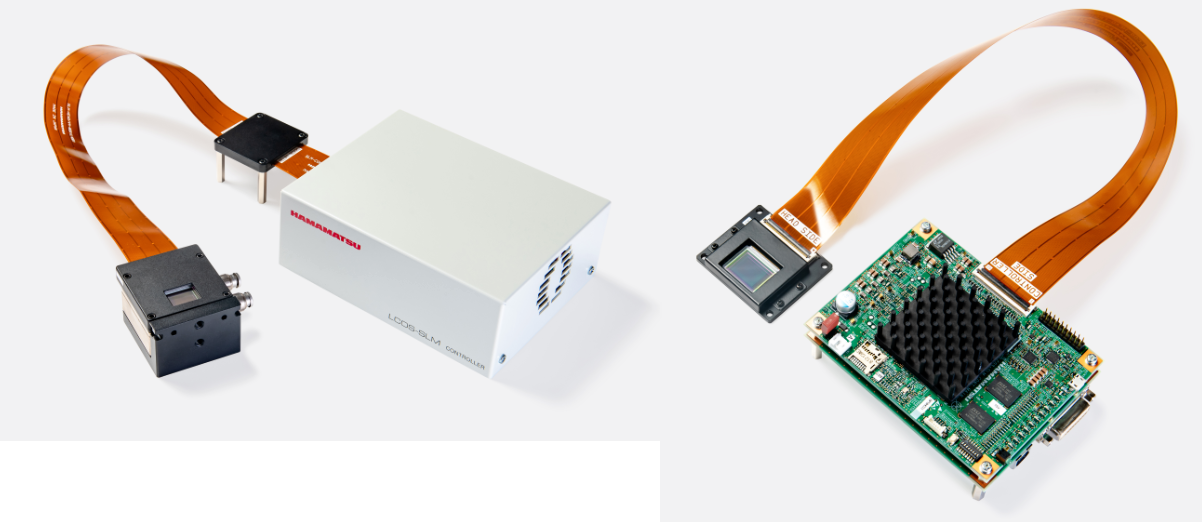

        滨松空间光调制器有标准品(Standard type，下图左)和板级(OEM type，下图右)两种产品，他们的主要区别是OEM type在操作上具有更高的灵活性，可以使用外触发模式控制，价格相对低，适用于工业的客户群体。但是OEM type没有提供电源适配器、视频线等配件，也没有进行封装，因此对于科研客户来说，可能会有一定使用上的困难，因此不建议科研用户使用。

一，空间光调制器的时序电路结构

        空间光调制器主要分为两个部分，液晶头（LCOS Head）和控制器/箱（Controller）。对于standard type来说，计算机通过DVI接口将8bit图像数据传递给控制器，在控制器中，进行非线性补偿后，转化为12bit信号由控制器内的数模转换器转换为模拟信号，输入到液晶头中。控制器中主要包含以下几个部分：DVI接收器，FPGA，帧内存（Frame memory）, 12 bit 数模转换器（DAC）。

        对于OEM type来说，除了使用和standard type一样的DVI控制方法之外，还可以使用外触发控制。

二，空间光调制器的驱动类型

        对于standard type来说，只开放了DVI信号驱动一种控制方式，DVI信号的刷新频率60Hz, 所以standard type的产品在计算液晶的刷新频率时要将DVI的刷新频率计算在内，所以速度相对来说比OEM type要慢。而OEM type除了可以使用DVI信号驱动之外，还可以使用外触发trigger方式驱动。外触发驱动可以实现最大化的利用液晶的刷新频率，达到产品性能范围内的最高速刷新频率。

三，空间光调制器的刷新频率与计算方法

        对于standard type, 液晶的响应时间，从发出图像信号开始，到液晶调制完成，主要有两个时间，一个是DVI信号的刷新时间，为1/60Hz=16.7ms; 另一个是液晶的响应时间（fall time）。所以随后的刷新频率为：

Standard type = 1/(16.7ms + fall time)

        对于OEM type, 使用外触发控制时，刷新频率只跟液晶的fall time有关，因此：

OEM type = 1/fall time

四，空间光调制器的fall time查询表及最高刷新频率

        另外刷新频率和稳定性相关，稳定性越高，速度越慢，X15213系列可以提供高稳定性版本。
