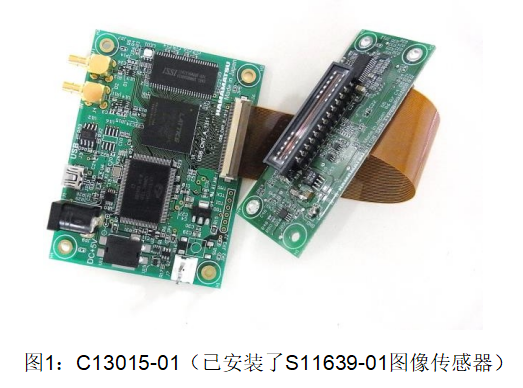

C13015-01是为滨松CMOS线阵图像传感器（S11639系列、S12706和S13496系列）开发的驱动电路。通过USB 2.0接口将此驱动电路连接到PC（个人计算机），允许PC控制此驱动电路，并从图像传感器获取从模拟视频信号转换而来的16位数字信号。

一，C13015-01的结构与组成

       C13015-01由两个电路板组成：一个用于驱动图像传感器的传感器电路板，一个用于操作传感器电路板和允许与PC进行数据通信的接口电路板。这两块电路板用一根灵活的平板电缆相互连接，这有助于缩小探测器单元，并为光学系统的布局提供了更多的灵活性。接口板还包括外部触发器输入/输出连接器，以允许与外部设备同步的操作。

二，C13015-01安装指南

1，C13015-01零件说明

传感插板示意图如下：

（1）插座：用于在传感插板上安装图像传感器；

（2）柔性扁平电缆连接器：使用柔性扁平电缆将传感插板连接到接口板

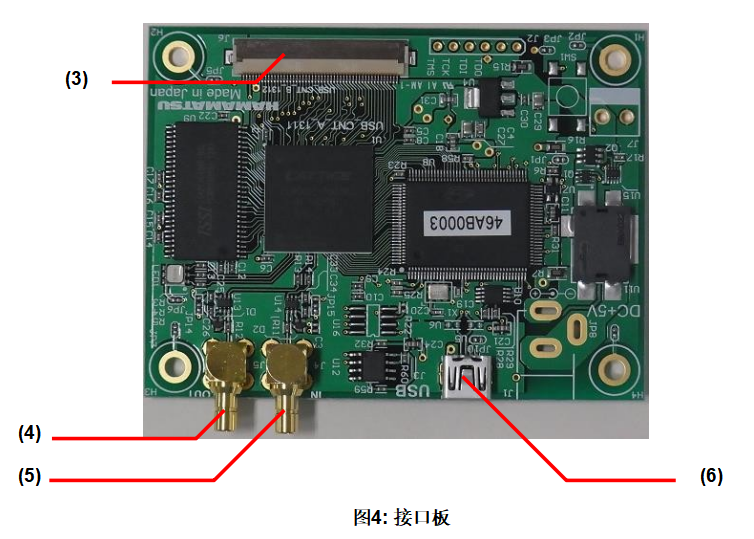

接口板的示意图如下：

（3）柔性扁平电缆连接器：使用柔性扁平电缆将传感器插板连接到接口板；

（4）脉冲输出连接器（SMB）：接头输出触发脉冲，以同步此驱动电路与外部设备，输出TTL电平信号；

（5）脉冲输入连接器（SMB）：用于输入触发脉冲，使驱动电路与外部设备同步，输出TTL电平信号；

（6）USB连接器：使用所提供的USB电缆将此驱动器电路连接到PC上的连接器。

2，C13015-01硬件配置

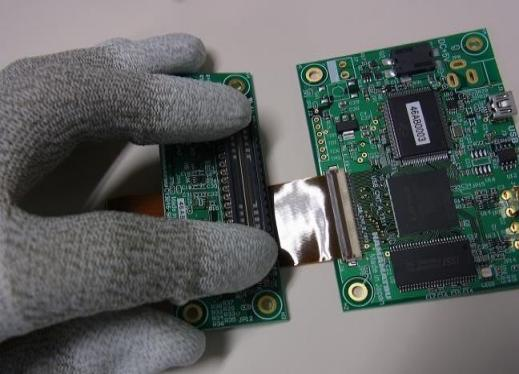

       使用以下步骤将传感插板连接到接口板。连接前，请佩戴接地腕带或类似工具，以保护电路免受静电影响。

注意：进行以下步骤时请将USB电缆自接口处移除。

注意：请将柔性扁平电缆对准接头直接插入，倾斜插入会导致故障。

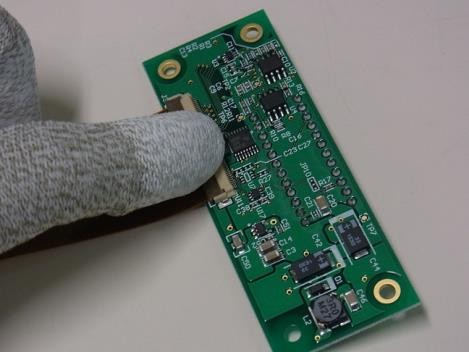

① 将柔性扁平电缆插入传感插板上的接头中，并锁定到位

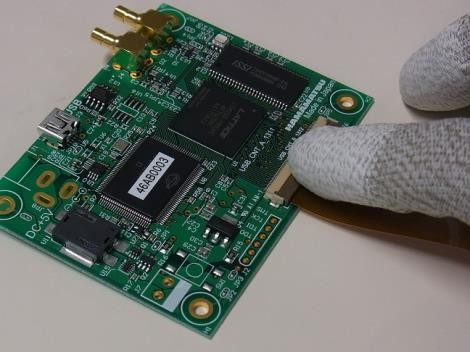

② 将柔性扁平电缆另一端插入接口板上的连接器中并锁定到位。

③ 将图像传感器安装在传感插板上

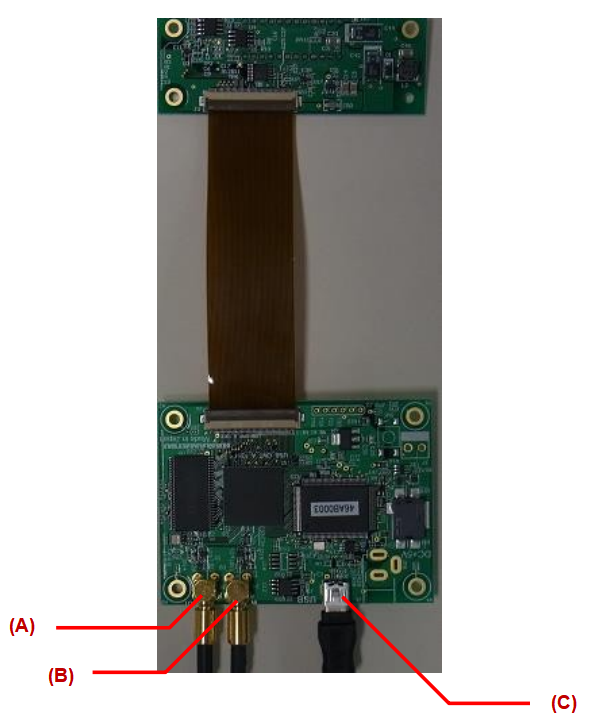

3，C13015-01连接操作指南

（A）连接电路触发器的输出端到外部设备：在使用与此驱动电路同步的外部设备时进行此连接；

（B）连接电路触发器的输入端到外部设备：在使用与此驱动电路同步的外部设备时进行此连接；

（C）将USB电缆连接到PC：连接允许从PC向该驱动电路发送控制命令，并从图像传感器获取数字测量数据。

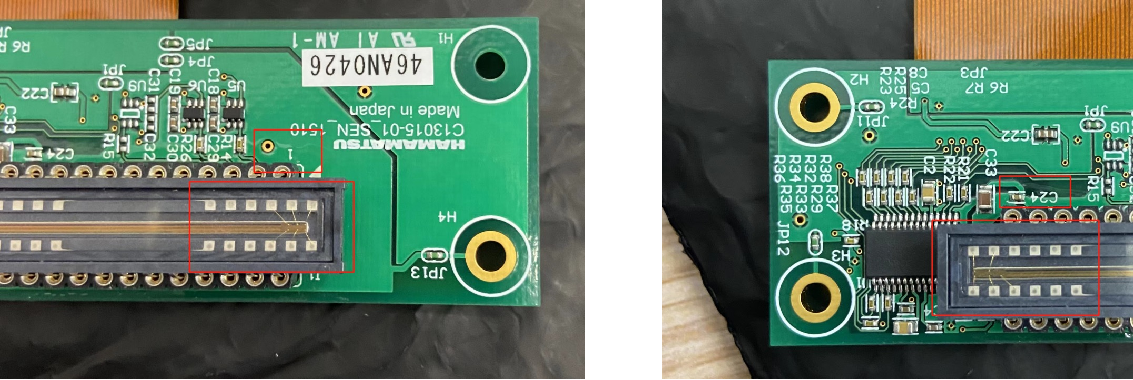

注意：在将S11639-01的管脚安装至管座上时，应注意S11639-01的正反是否与传感器插板的正反对应，若反向安装会导致信号无法检出。

三，C13015-01使用指南

       该驱动电路配有专用的应用软件（DcIcUSB），用于性能评估。该应用软件允许控制驱动器电路和数据采集。有关如何使用应用软件的信息，请参阅驱动电路附带的光盘中包含的应用软件说明书。
