在“超越摩尔”（More than Moore）时代，先进封装技术已成为驱动半导体性能持续攀升的核心引擎。随着异质集成、2.5D/3D堆叠及混合键合（Hybrid Bonding）等前沿工艺的广泛应用，封装结构日趋复杂，互连间距正向微米甚至亚微米级跨越。然而，工艺复杂度的指数级提升也带来了严峻的检测挑战：如何在不破坏结构的前提下，实现跨层级、高精度的内部缺陷捕捉，已成为关乎良率控制与成本优化的关键瓶颈。

一，先进封装的检测痛点

       现代先进封装集成了多芯片堆叠、硅通孔（TSV）、微凸点（Micro-bump）等极细微结构，其检测难点主要体现在：

①缺陷隐匿化：空洞、分层、微裂纹等关键缺陷往往深埋于多层材料内部，令传统光学手段难以触达。

②材料穿透需求：需在不损伤敏感电路的前提下，实现对硅基底、陶瓷及聚合物等多种不透明材料的深度穿透成像。

③精度与产能的平衡：既需捕捉微米级细微缺陷，又需满足量产环境下大面积、高通量的快速扫描需求。

④界面状态可视化：铜-铜（Cu-Cu）键合界面的质量、介质层粘接的均匀性等，直接决定了器件的电性能与长期可靠性。

二，传统检测方法的局限性

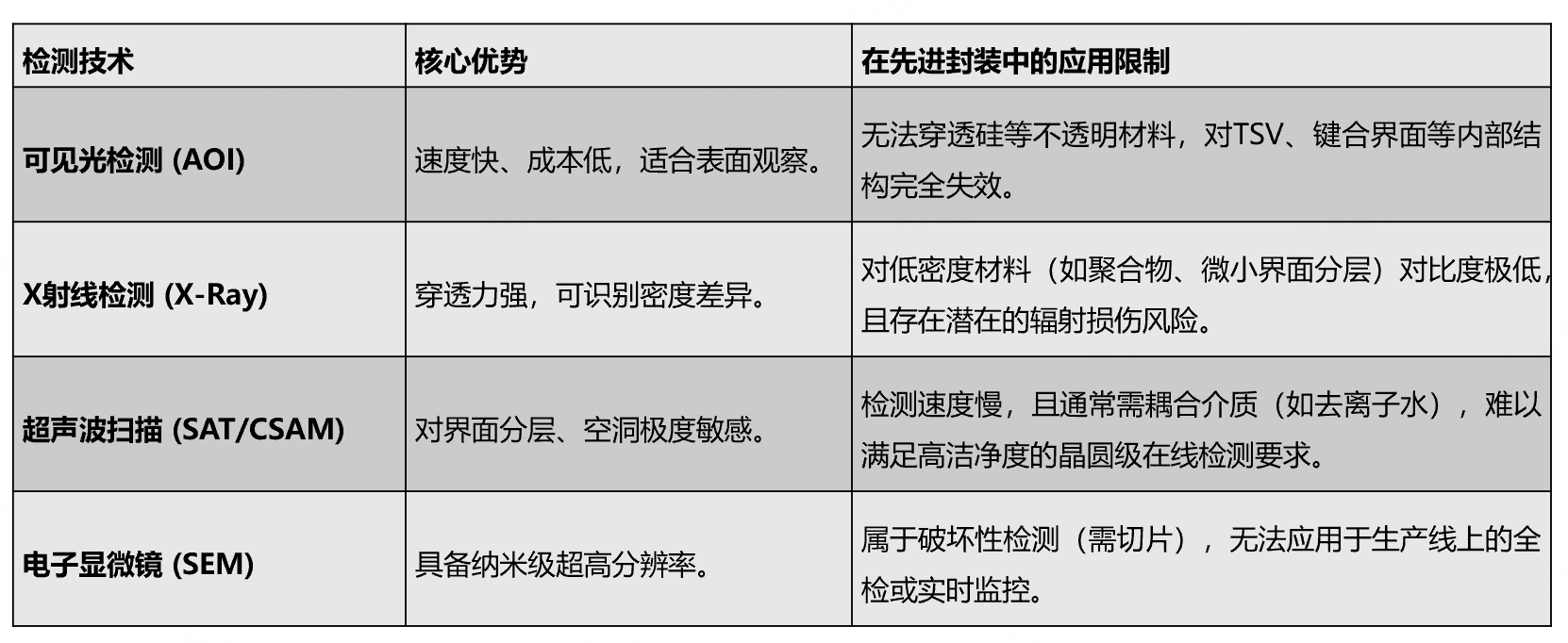

       目前主流检测手段在应对3D集成等新兴结构时，局限性日益凸显：

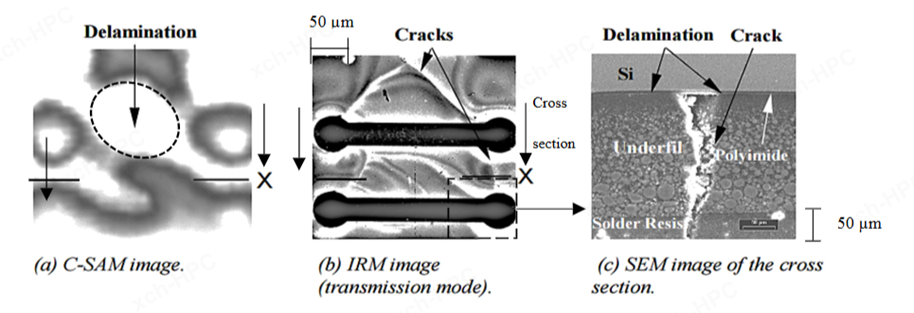

C-SAM、IR、SEM对比图

三，SWIR成像技术：突破性的物理飞跃

       短波红外（SWIR）通常指波长在900 nm-1700 nm的电磁波，基于独特的物理特性，SWIR正成为先进封装检测的变革性利器：

①卓越的硅穿透能力：硅材料在SWIR波段具有良好的透光性，允许光子穿透基板，实现对背面金属层、TSV及键合界面的非破坏性视觉检测。

②高对比度材料区分：铜、硅、氧化物及聚合物在SWIR波段的光学特征差异显著，能够清晰勾勒出微米级的内部缺陷轮廓。

③无损非接触检测：作为非电离辐射成像，SWIR对器件无物理或电学损伤，完美适配在线（In-line）及在片（On-wafer）检测场景。

④高效全场扫描：配合高灵敏度铟镓砷（InGaAs）相机，可实现高速、大画幅成像，从而严丝合缝地嵌入量产节拍。

四，SWIR在先进封装中的典型应用场景

①混合键合（Hybrid Bonding）质量评估：直接观测铜凸点对齐度与介质层键合完整性，识别微空洞及污染，为工艺调优提供即时反馈。

②TSV与硅内互连可视化：穿透硅衬底监控TSV填充质量及内部裂纹，评估3D堆叠结构的机械稳定性。

③背面工艺（Backside Processing）监控：指在减薄、背面金属化工艺后，对划痕、残余应力及层间套刻精度进行的非破坏性检查。

④键合能量（Bonding Energy）定量分析：在W2W（晶圆对晶圆）场景下，利用SWIR测量裂纹长度（Crack Length），结合Maszara模型精确计算键合能，量化评估键合强度。

⑤高精度红外对准：在键合过程中，利用SWIR实现亚微米级的跨材料层对准，显著提升封装良率。

近红外成像效果图

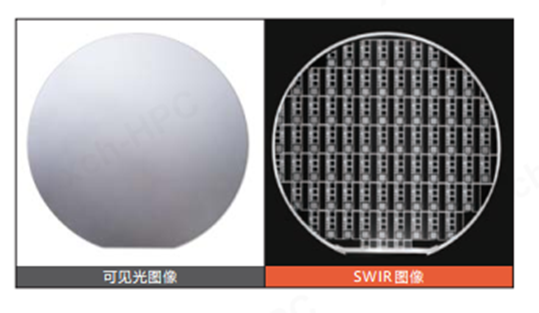

空间光 vs SWIR成像效果

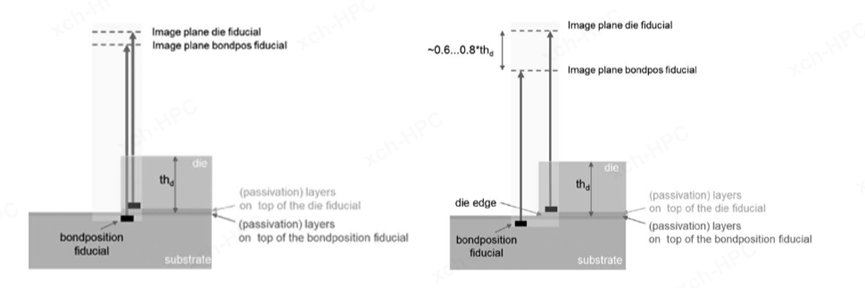

近红外成像对准原理

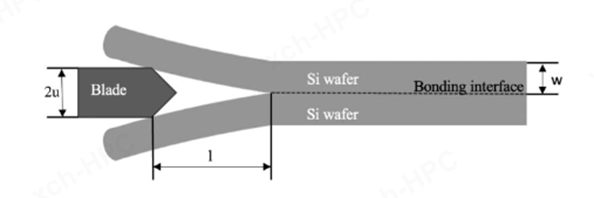

晶圆键合界面结合强度的测试方法示意图（双悬臂梁DCB实验）

五，选型策略：线扫（Line Scan）与面阵（Area Scan）的博弈

       在实际部署中，选择何种成像模式往往取决于检测环节在生产流片中的定位。

1，线扫相机：作为量产全检的“竞速者”，线扫相机通过与晶圆间的连续相对运动成像，专为追求极致效率的量产环境而生。

①工艺契合度：完美适配12寸晶圆的全表面缺陷筛查。在减薄、抛光后，能以极高通量捕捉深埋内部的微裂纹与异物。

②技术优势：

吞吐量（Throughput）最大化：消除频繁的“启-停”等待，实现近乎实时的在线检测。

图像一致性：能有效规避大面积成像时的边缘畸变，实现无缝的图像拼接，从而利于算法进行全局比对。

③核心挑战：对运动平台的同步精度（Jitter）及线光源的均匀性有极严苛要求。

2，面阵相机：精微对准与复核的“定格者”，面阵相机通过瞬时曝光捕捉高分辨率局部特征，更倾向于静态或准静态下的精密分析。

①工艺契合度：专注于混合键合中的亚微米级红外对准（Alignment），以及对缺陷点的二次高倍率复检。

②技术优势：

静态分辨率极限：配合高倍率显微系统，能清晰呈现铜柱连接或TSV填充的细微细节。

系统集成简易：光学调试与照明方案更具普适性，适合部署在空间受限或运动路径复杂的设备内部。

③核心挑战：大面积扫描时，频繁的“步进-扫描”循环会显著牺牲产能（UPH）。

       若您的目标是“全量筛查、提升良率与UPH”，线扫系统是确保产线节奏不中断的最优解；若您的目标是“极致对准、工艺调优”，则面阵系统在精度与稳定性方面更胜一筹。

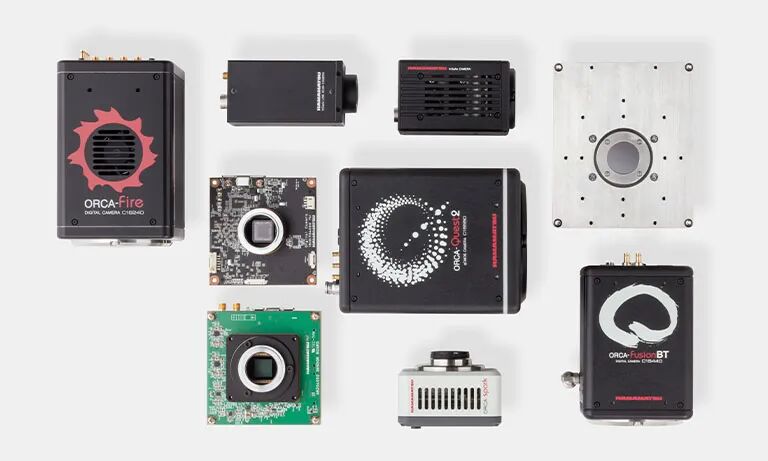

滨松SWIR相机产品
