顶点光电子商城2026年3月5日消息：在全球能源转型与电子设备小型化浪潮的推动下，氮化镓（GaN）技术正以颠覆性姿态重塑电力电子行业格局。近日，全球功率半导体领导者英飞凌科技正式推出CoolGaN Drive HB 600 V G5集成式半桥解决方案，通过将高速GaN开关、驱动电路与热管理技术深度融合，为低功耗电机驱动、开关模式电源（SMPS）等应用场景提供了“即插即用”的高效设计范式，标志着GaN技术从实验室走向规模化工业应用的里程碑式突破。

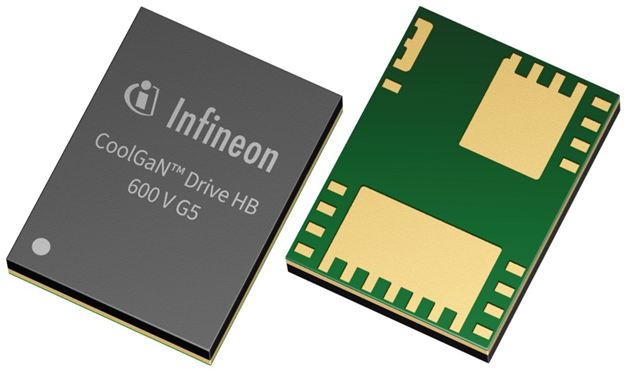

            传统GaN器件虽具备高频、低损耗等优势，但其对PCB布局的严苛要求、外部驱动电路的复杂性，以及散热设计的挑战，始终制约着技术普及。CoolGaN Drive HB 600 V G5系列通过单芯片集成半桥拓扑，将两个600V GaN开关、高低侧栅极驱动器及自举二极管封装于6×8mm² TFLGA-27裸露焊盘封装中，外部元件数量减少超50%。这一设计不仅简化了PCB布局，更通过98ns超低传播延迟与极小失配特性，确保高速开关下的时序精准可控，彻底解决了高速信号干扰与电磁兼容（EMC）难题。

             该系列四款型号（IGI60L1111B1M至IGI60L5050B1M）覆盖110mΩ至500mΩ导通电阻范围，支持单12V栅极驱动供电与标准逻辑电平PWM输入，兼容现有控制架构。实测数据显示，其开关频率较传统硅基器件提升3倍以上，导通损耗降低40%，配合无反向恢复电荷特性，在图腾柱PFC、LLC谐振等高频拓扑中效率突破98%。更值得关注的是，集成化设计使磁性元件体积缩小60%，系统功率密度提升至15W/cm³以上，为数据中心电源、电动工具充电器等空间受限场景提供了“小体积、大能量”的解决方案。

              针对工业与消费电子对可靠性的严苛要求，CoolGaN Drive HB 600 V G5系列通过快速UVLO恢复功能与全面的OCP/OTP/SCP保护机制，确保启动及瞬态电源事件中的稳定性。其66mΩ至330mΩ导通电阻的G5晶体管采用英飞凌专利的有源区结合（BOA）技术，在8英寸晶圆上实现热性能与电气性能的平衡，通过JEDEC工业级认证，可在-40℃至150℃宽温范围内稳定运行。此外，裸露焊盘封装支持无散热片设计，进一步降低系统成本与组装复杂度。

             英飞凌氮化镓业务线负责人Johannes Schoiswohl表示：“CoolGaN Drive HB 600 V G5的推出，是英飞凌‘从器件到系统’创新战略的又一力证。我们不仅提供高性能GaN晶体管，更通过集成化设计降低客户开发门槛，助力其快速实现产品迭代。”目前，该系列已开放样品申请，并与英飞凌的XMC微控制器、EiceDRIVER栅极驱动IC形成完整生态，覆盖从消费电子到工业电源的全场景需求。随着AI数据中心、新能源汽车等领域的爆发式增长，CoolGaN Drive HB 600 V G5有望成为推动电力电子行业向“高效率、高密度、高可靠”转型的核心引擎。

               从单管集成到半桥方案，英飞凌正以“系统级创新”重新定义GaN的应用边界。CoolGaN Drive HB 600 V G5的推出，不仅为设计师提供了“开箱即用”的高效工具，更通过降低BOM成本与开发周期，加速GaN技术在全球市场的渗透。在能源效率与设备小型化成为刚需的今天，这场由GaN引发的绿色革命，正以英飞凌为先锋，席卷整个电力电子行业。
