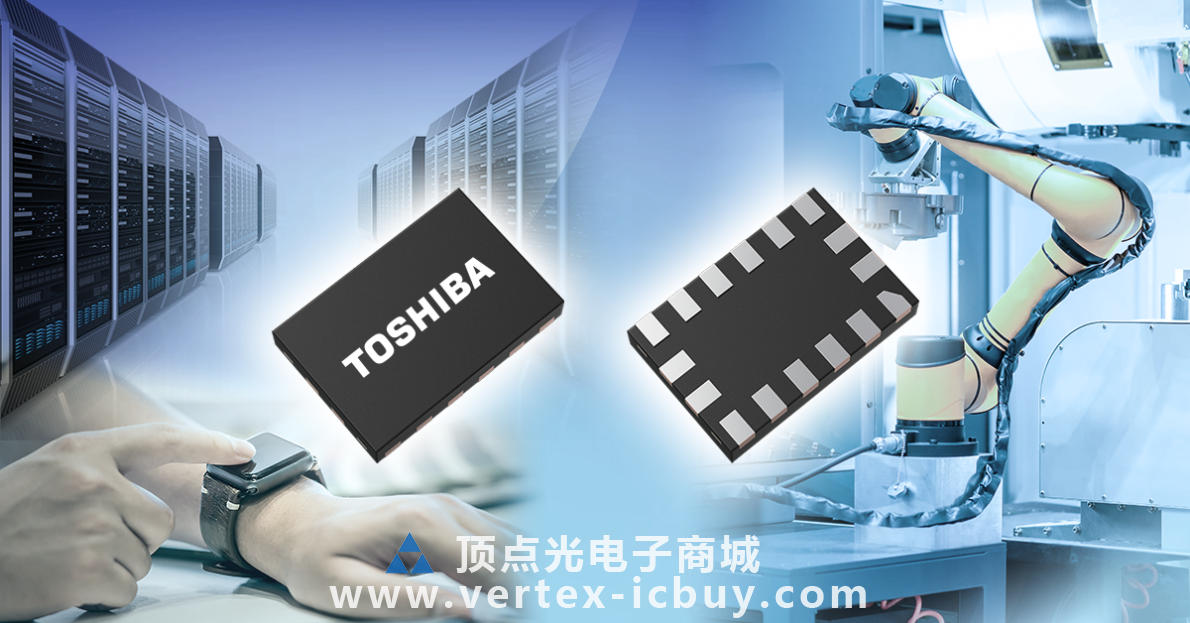

顶点光电子商城2026年5月11日消息：近日，东芝电子元件及存储装置株式会社正式甩出两张王牌——TDS5C212MX与TDS5B212MX，两款2:1多路复用器/1:2解复用器高速差分开关即日起批量出货！ 这绝非一次常规的产品迭代，而是对整个高速接口开关领域的降维打击。TDS5C212MX以34GHz（典型值）的-3dB差分带宽傲视群雄，较上一代TDS4B212MX（27.5GHz）飙升约24%，直接将PCIe 6.0 64GT/s PAM4信号所需的32GHz基频以上高频分量完整纳入"透明通道"——这意味着，工程师再也不用为"信号切不动"而多绕一层PCB了！在板载空间寸土寸金的服务器、AI加速卡和工业机器人上，这颗芯片就是那把斩断信号完整性噩梦的利刃。

           两款新品的核心武器，是东芝自主研发的TarfSOI™（先进RF SOI）工艺。传统CMOS在高频段面临硅衬底寄生电容和耦合噪声的双重绞杀，而TarfSOI™通过在晶体管下方插入埋氧层（BOX），从物理层面切断衬底耦合路径，实测信号完整性提升40%、功耗直降30%。落到具体指标上：16GHz关键频率点差分插入损耗仅-1.2dB（典型值），信号功率衰减不到25%，远超市面同类30GHz带宽开关普遍的-1.5dB至-2.0dB水平；回波损耗低至-14dB至-15dB，对PAM4这种对反射极度敏感的调制方式堪称"防弹级"保护；关断隔离度高达-24dB/-27dB，未选通通道的泄漏被压制到几乎可以忽略。更令人惊叹的是，传输延迟仅26ps（典型值），通道间偏斜2ps——光在真空中26ps只能走7.8毫米，在FR4板材中更是仅约3.6毫米，比一段5mm的PCB走线还快，在系统级时序分析中几乎可当"零延迟"处理！

          TDS5C212MX与TDS5B212MX电气架构完全一致，唯一分野在于引脚布局：TDS5C212MX采用高频优化布局，将信号路径长度压缩到极致，把带宽推至34GHz的物理极限，专为PCIe 6.0 x16直通、USB4 2.0 80Gbps全速率切换、Thunderbolt 5四通道绑定等最苛刻场景而生；TDS5B212MX则沿用传统兼容引脚布局，29GHz带宽虽略逊一筹，但已远超PCIe 5.0（16GHz基频）和USB4（20GHz基频）需求，更关键的是——客户可以直接替换板上现有的TDS4A212MX/TDS4B212MX而无需改动PCB设计！同一套原理图、同一个footprint库，只需更换型号即可在"极致性能"和"无缝兼容"之间自由切换，这种"一芯双布局"策略对设备制造商的降本增效价值不言而喻。

            接口兼容性更是让人拍案叫绝：PCIe 6.0/5.0/4.0/3.0、CXL 3.x/2.x/1.x、USB4 2.0（80Gbps）/USB4/USB3.2、Thunderbolt 5/4/3/2、DisplayPort 2.0（UHBR20）/1.4乃至SAS 3.0——从计算、存储、显示到互联四大领域一网打尽，一颗芯片横跨整个数据中心生态。工作温度覆盖-40°C至+125°C，轻松应对工业级严苛环境；典型静态电流仅70μA，全年不间断工作耗电不到0.6mWh，在服务器动辄部署数十颗Mux的场景中，功耗节省累积成惊人数字。控制逻辑极简到令人发指——仅需OE和SEL两根信号线：OE低+SEL低接通A→B，OE低+SEL高接通A→C，OE高则全部高阻断开，未用引脚直接接VCC或GND固定即可，省去上拉下拉电阻的BOM成本。当AMD Zen 7 EPYC、英伟达Blackwell GPU等下一代平台的PCIe 6.0链路已箭在弦上，东芝这两颗开关，正是构建从芯片到系统完整高速互连生态的那块关键拼图。
