顶点光电子商城2026年7月1日消息：AI算力爆发的当下，数据中心的功耗压力正成为行业共同面对的挑战。东芝电子元件及存储装置株式会社于6月30日正式推出采用最新一代U-MOS11-H工艺打造的80V N沟道功率MOSFET——TPM1R408RH，专为AI数据中心、通信基站等工业场景的开关电源量身打造，即日起已全面开启出货。这款新品精准回应了工业电源领域对高效率、高功率密度、低电磁干扰的核心需求，通过工艺层面的深度优化，为系统级的能耗降低提供了全新的解决方案。

           在核心性能表现上，这款新品交出了业界领先的低损耗答卷。它实现了1.4mΩ的最大漏源导通电阻，相比上一代U-MOS X-H工艺的同规格产品降低了约26%，更关键的是，代表导通损耗与开关损耗平衡能力的品质因数RDS(ON)×Qg，相比前代产品大幅下降45%，仅为112mΩ·nC。同时器件本身可有效抑制开关过程中漏源极间的尖峰电压，从源头减少电磁干扰，避免了电源设计后期为优化EMI进行的返工，大幅简化了滤波与缓冲电路的设计难度。

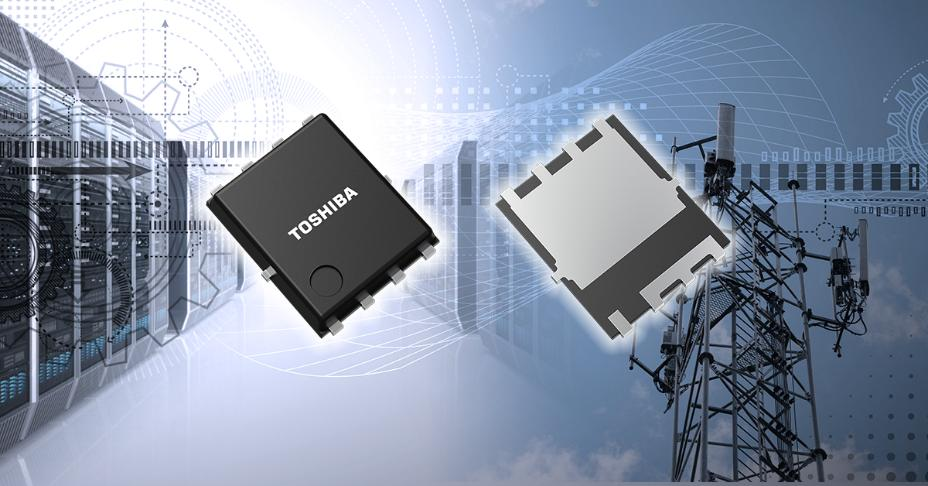

          封装与散热设计的升级，让紧凑化高功率电源设计成为可能。TPM1R408RH搭载东芝全新的SOP Advance (E)封装，和此前主流的SOP Advance (N)封装相比，封装电阻降低约65%，热阻优化了15%，在抑制器件自身发热的同时大幅提升散热效率，即使在高负载持续运行的场景下也能保持稳定的温度表现，支持工程师设计出输出功率更高、体积更紧凑的工业电源方案，完美适配数据中心机柜内高密度部署的严苛要求。

           为了进一步降低工程师的开发门槛，东芝还同步配套了完整的设计支持工具链。除了可快速验证电路功能的G0 SPICE模型之外，高精度G2 SPICE模型能够精准复现器件的瞬态特性，官网搭载的在线电路仿真器更是无需用户搭建本地仿真环境、下载模型文件，直接通过浏览器就能完成电路运行效果的验证。从核心器件性能到配套开发工具的全链条优化，这款全新MOSFET正在为AI数据中心、通信基站等工业场景的能效升级铺就更顺畅的路径，后续东芝也将持续扩充高能效功率MOSFET产品线，为工业设备的降本增效持续赋能。
