滨松_5W_脉冲氙灯模块_L9456

脉冲氙灯模块/滨松光子/滨松 5W脉冲氙灯模块 L9456

商品名称：滨松 5W脉冲氙灯模块 L9456

商品型号：L9456

数据手册：

品牌：滨松光子

封装规格：

商品类别：

二级分类：脉冲氙灯模块

商品批号：

货期：4个月

商品编号：

商品重量：0.001kg

库存数量：100 个

单价：¥ 1000000.0000 询价

订购量：

产品详情
相关产品

外形尺寸图（单位：mm）高稳定性型号（标准型）L9456-01/-02

滨松 5W脉冲氙灯模块 L9456(图1)

输入连接器（9 针 D-sub）连接

针数	信号
1	+输入电压（11 V 至 28 V）
2	+输入电压（11 V 至 28 V）
3	+主放电电压控制（3.2 V 至 4.8 V）
4	触发输入 RTN.
5	+触发输入（5V 至 10V）
6	输入电压 RTN.
7	输入电压 RTN.
8	主放电电压控制 RTN。
9	无连接

备注：
这些产品的参考电压（0 V）被称为 RTN.，而不是 GND.。这是因为考虑外部噪声对触发信号的影响，建议将连接与 GND. 分开。
使用机箱或 M3 安装螺钉孔进行 GND. 连接。

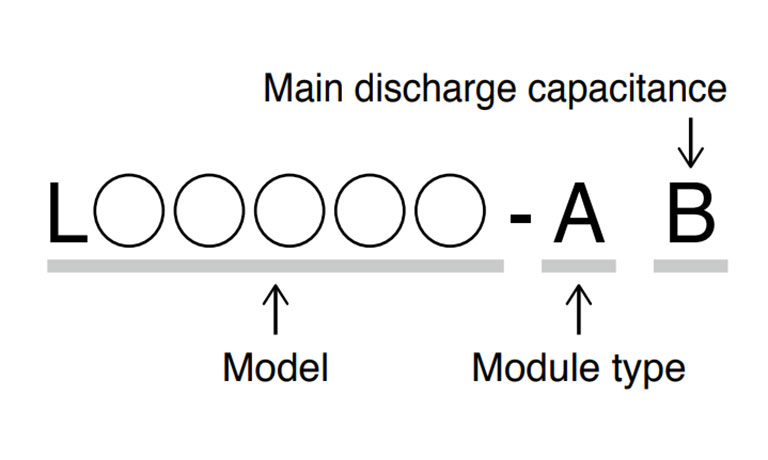

类型编号指南

滨松 5W脉冲氙灯模块 L9456(图2)

型号

类型编号	型号	电弧尺寸
L9455	高稳定性型号	1.5 mm
L9456	高稳定性型号	3.0 mm

A：模块类型

后缀	类型
0	标准型
1	SMA 光纤适配器型

备注：

L9456 仅提供标准型。

B：主放电电容

后缀	电容
1	0.22 µF
2	0.11 µF

型号

类型编号	型号	电弧尺寸
L11316	高输出型号	1.5 mm
L11317	高输出型号	3.0 mm

A：模块类型

后缀	类型
0	标准型
1	SMA 光纤适配器型

备注：

L11317 仅提供标准型。

B：主放电电容

后缀	电容
1	0.2 µF

备注：如果您对静音型感兴趣，请随时与我们联系。

特性

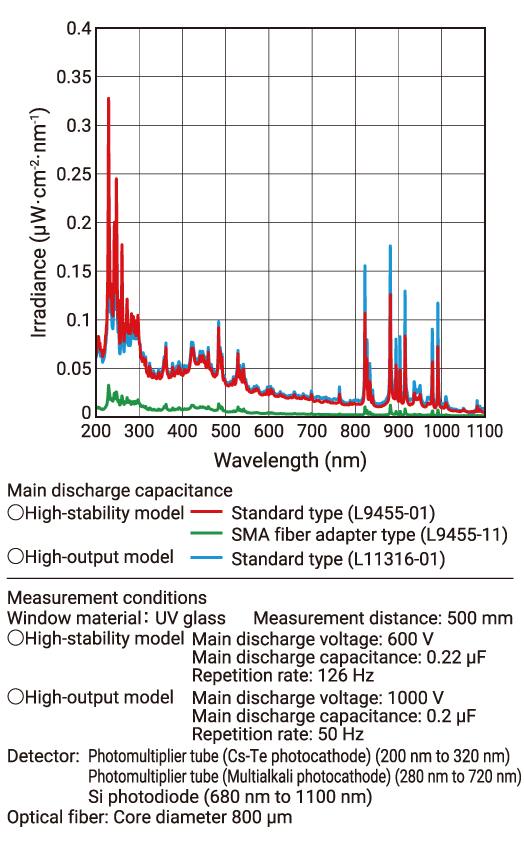

光谱分布（典型值）

滨松 5W脉冲氙灯模块 L9456(图3)

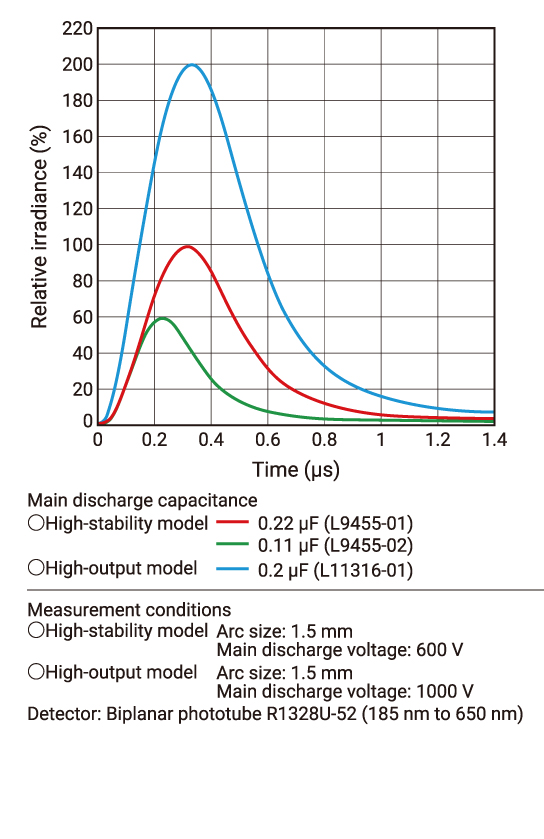

发光脉冲波形（典型值）

滨松 5W脉冲氙灯模块 L9456(图4)

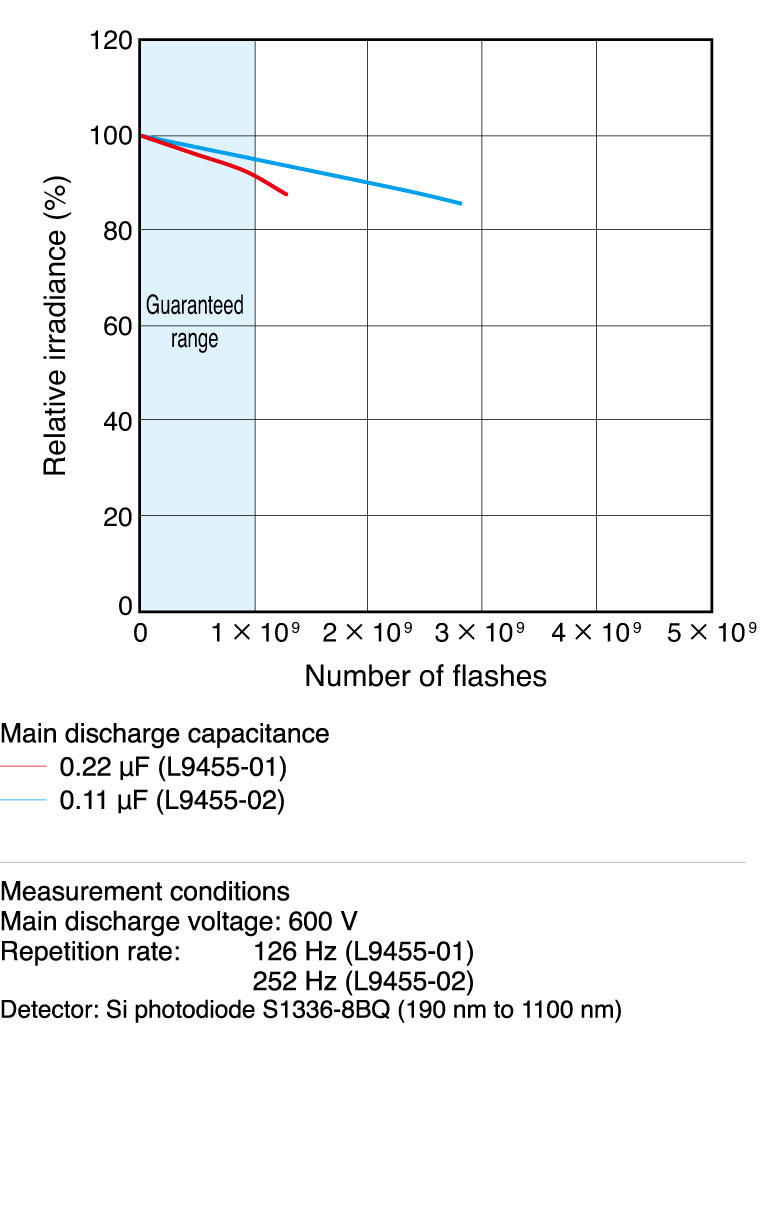

寿命特性（典型值）

滨松 5W脉冲氙灯模块 L9456(图5)

详细参数

参数		高稳定性型号		高输出型号		单位
参数		L9455-01/-02/-11/-12	L9456-01/-02	L11316-01/-11	L11317-01	单位
电弧尺寸		1.5	3.0	1.5	3.0	mm
窗材		紫外玻璃				－
光谱分布		185 至 2500				nm
主放电电压可变范围	内部	400 至 600 (*1)		650 至 1000 (*1)		V
主放电电压可变范围	外部	400 至 600 (*2)		500 至 1000 (*3)		V
主放电电容		0.22 / 0.11		0.2		μF
最大光源输入能量（每次闪光）		参见操作条件示例				mJ
最大重复频率		参见操作条件示例				Hz
最大平均光源输入（连续）		参见操作条件示例				W
光输出稳定性 (4)(5)	典型值	0.4	0.3	0.9	0.4	% CV
	典型值	2.8	1.7	4.8	2.3	% p-p
	最大值	2.0	1.5	3.0	2.5	% CV
	最大值	5.0	5.0	8.0	4.0	% p-p
保证使用寿命 (*6)		1 × 109		5 × 108		闪光次数
输入电压		11 至 28		21.6 至 26.4		V
输入电流		1		0.75		A
突入电流		4		3		A
触发信号		矩形波 5 V 至 10 V，脉波宽度 10 μs 或以上 (*7)				－
触发输入阻抗		330				Ω
冷却方式		不需要 (*8)				－
工作温度范围		0 至 +40				℃
存储温度范围		-40 至 +90				℃
操作湿度范围		低于 85%（无冷凝）				－
存储湿度范围		低于 95%（无冷凝）				－
适用标准	EMC 标准	IEC/EN 61326-1 发射限值：CISPR 11 1 组 A 类抗干扰要求：表 2				－
	安全标准	IEC/EN 62471 风险组 3
	环境标准 (RoHS)	IEC/EN 63000
抗振动性		5 Hz 至 200 Hz，15 m/s2				－
抗冲击性		500				m/s2

备注：
*1：内部：可通过调节器调节
*2：外部：可调，电压控制范围：3.2 V 至 4.8 V
*3：外部：可调，电压控制范围：2.44 V 至 4.88 V
*4：光输出稳定性（重复频率为 10 Hz 或以上）
光输出稳定性 (% CV) = 光输出标准偏差/平均光输出 × 100
光输出稳定性 (% p-p) =（最大光输出 – 最小光输出）/平均光输出 × 100
*5：在 5 W 工作条件下（[高稳定性型号] 主放电电压：600 V，主放电电容：0.22 μF，重复频率：126 Hz / [高输出型号] 主放电电压：1000 V，主放电电容：0.2 μF，重复频率：50 Hz）
*6：使用滨松硅光电二极管 S1336-8BQ 测量。寿命是指在 5 W 条件下操作光源时，190 nm 至 1100 nm 的光输出减少到初始输出水平的 50%，或光输出波动超过规定最大值的时间。
*7：仅外部触发器，在上升沿同步
*8：如果操作期间外壳温度超过 45 °C，则需要冷却。

操作条件示例

类型编号	主放电电容 (μF)	主放电电压 (V)	最大光源输入能量（每次闪光） (mJ) (*9)	最大重复频率 (Hz) (*10)	最大平均光源输入（连续） (W) (*11)
L9455-01/-11 L9456-01	0.22	400	17.6	284	5.0
		500	27.5	182	5.0
		600	39.6	126	5.0
L9455-02/-12 L9456-02	0.11	400	8.8	530	4.7
		500	13.8	362	5.0
		600	19.8	252	5.0
L11316-01/-11 L11317-01	0.2	500	25.0	200	5.0
		700	49.0	102	5.0
		1000	100.0	50	5.0

备注：
  *9：光源输入能量（每次闪光）(J)
       E ＝ 1/2 × Cm × Vm2 Cm：主放电电容 (F)，Vm：主放电电压 (V)
*10：为确保高度稳定的操作，建议重复频率为 10 Hz 或以上。
*11：平均光源输入（连续）(W)
       P = E × f   E ：光源输入能量（每次闪光）(J), f ：重复频率 (Hz)
