商品名称：滨松 20W脉冲氙灯模块 L12745

商品型号：L12745

数据手册：

品牌：滨松光子

封装规格：

商品类别：

二级分类：脉冲氙灯模块

商品批号：

货期：4个月

商品编号：

商品重量：0.001kg

库存数量：100 个

单价：¥ 1000000.0000 询价

订购量：

产品详情
相关产品

外形尺寸图（单位：mm）L12745-01/-02/-03，L12745-01-3/-02-3/-03-3

滨松 20W脉冲氙灯模块 L12745(图1)

输入连接器（9 针 D-sub）连接

针数	Sugnal
1	+输入电压（21.6 V 至 26.4 V）
2	+输入电压（21.6 V 至 26.4 V）
3	+主放电电压控制（1.9 V 至 4.76 V）
4	触发输入 RTN.
5	+触发输入（5V 至 10V）
6	输入电压 RTN.
7	输入电压 RTN.
8	主放电电压控制 RTN。
9	无连接

备注：
这些产品的参考电压（0 V）被称为 RTN.，而不是 GND.。这是因为考虑外部噪声对触发信号的影响，建议将连接与 GND. 分开。
使用机箱或 M3 安装螺钉孔进行 GND. 连接。

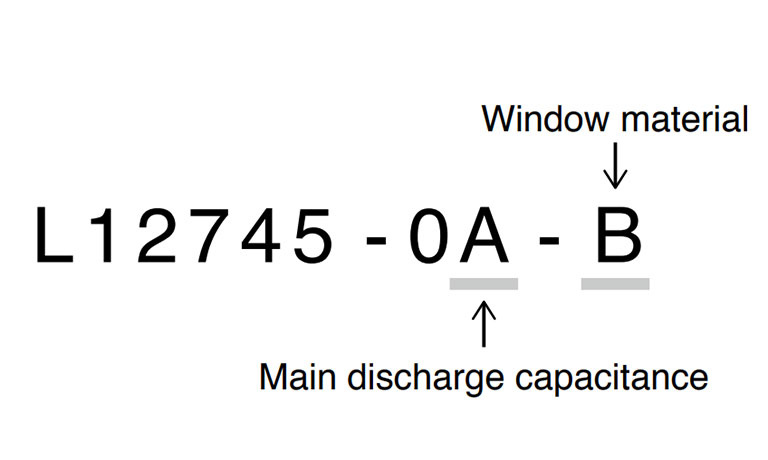

类型编号指南

滨松 20W脉冲氙灯模块 L12745(图2)

A：主放电电容

后缀	电容
1	0.64 µF
2	0.32 µF
3	0.1 µF

B：窗材

后缀	窗材	光谱分布
－	紫外玻璃	185 nm 至 2500 nm
3	MgF2	160 nm 至 7500 nm

备注：

紫外玻璃 (UV glass) 省略后缀。

特性

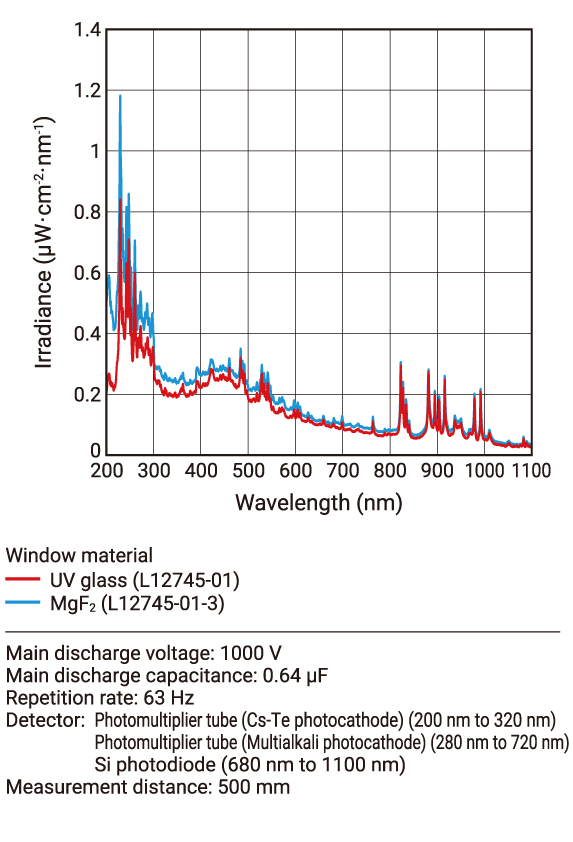

光谱分布（典型值）

滨松 20W脉冲氙灯模块 L12745(图3)

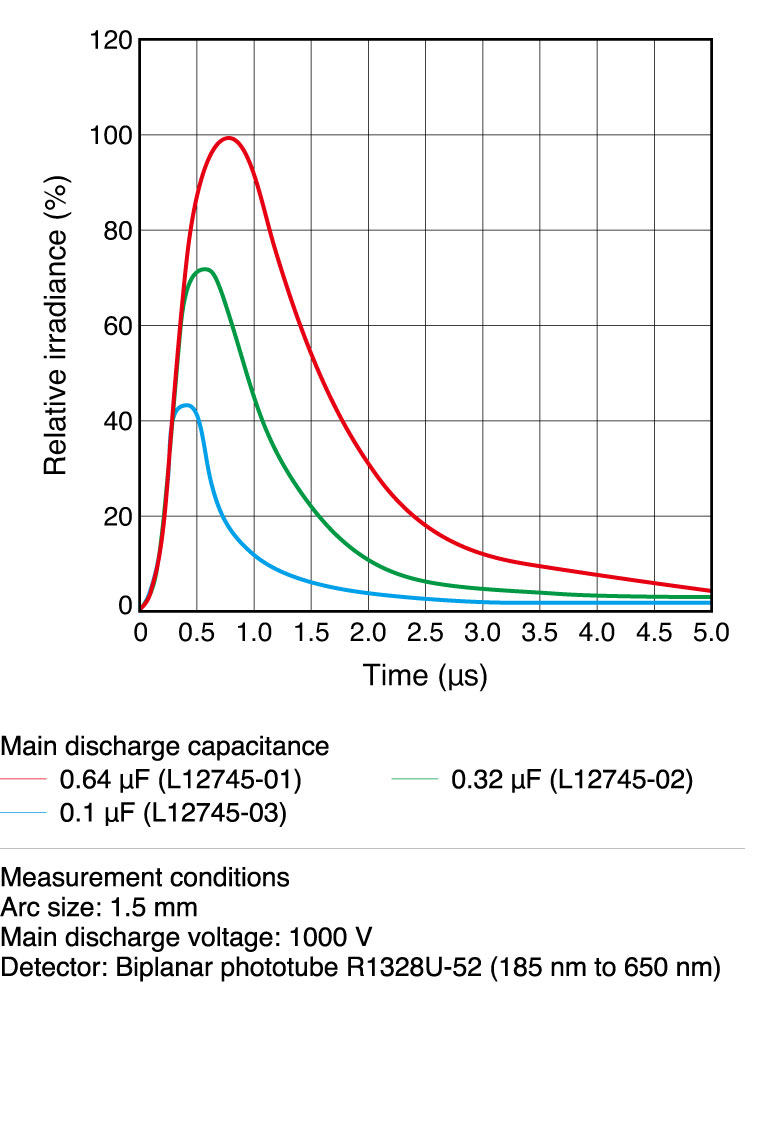

发光脉冲波形（典型值）

滨松 20W脉冲氙灯模块 L12745(图4)

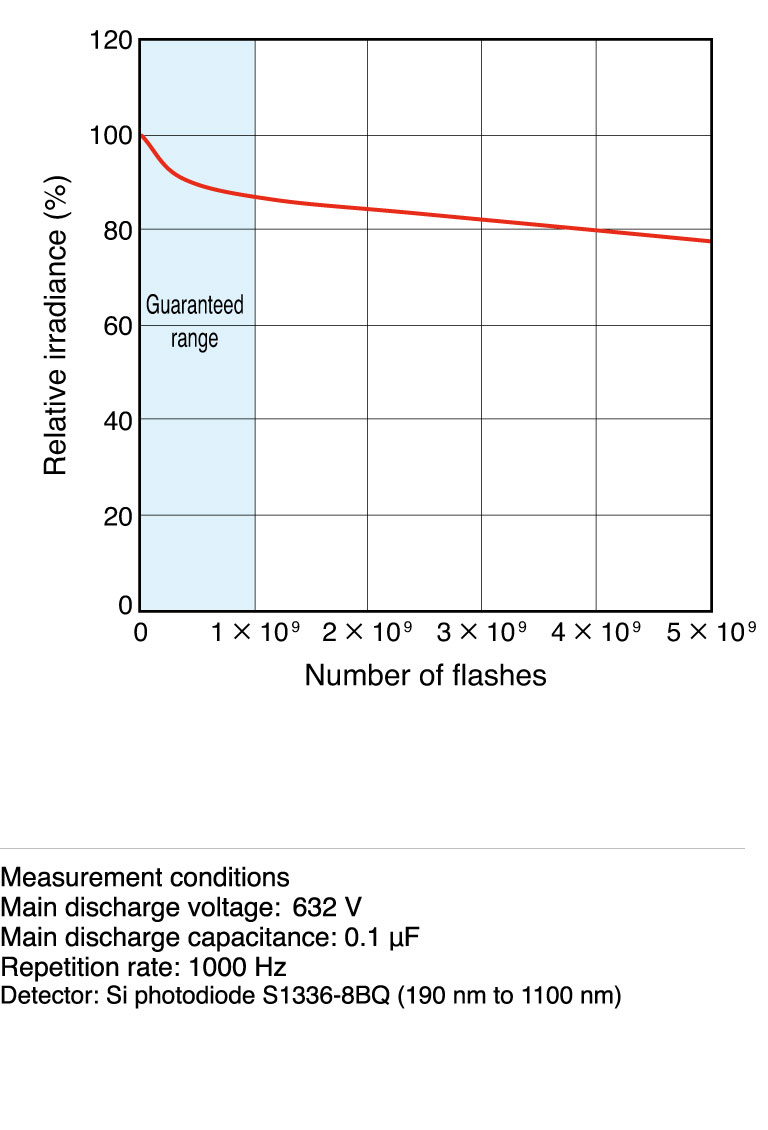

寿命特性 (L12745-03)（典型值）

滨松 20W脉冲氙灯模块 L12745(图5)

详细参数

参数		L12745-01/-02/-03	L12745-01-3/-02-3/-03-3	单位
电弧尺寸		1.5		mm
窗材		紫外玻璃	MgF2	－
光谱分布		185 至 2500	160 至 7500	nm
主放电电压可变范围	内部 (*1)	400 至 1000		V
主放电电压可变范围	外部 (*2)	400 至 1000		V
主放电电容		0.64 / 0.32 / 0.1		μF
最大光源输入能量（每次闪光）		参见操作条件示例		mJ
最大重复频率		参见操作条件示例		Hz
最大平均光源输入（连续）		参见操作条件示例		W
光输出稳定性 (3)(4)	典型值	0.9		% CV
	典型值	4.5		% p-p
	最大值	2.0		% CV
	最大值	6.0		% p-p
保证使用寿命 (*5)		1.5 × 108 至 1 × 109		闪光次数
输入电压		21.6 至 26.4		V
输入电流		1.5		A
突入电流		3		A
触发信号		矩形波 5 V 至 10 V，脉波宽度 10 μs 或以上 (*6)		－
触发输入阻抗		330		Ω
冷却方式		不需要 (*7)		－
工作温度范围		0 至 +40		℃
存储温度范围		-40 至 +90		℃
操作湿度范围		低于 85%（无冷凝）		－
存储湿度范围		低于 95%（无冷凝）		－
适用标准	EMC 标准	IEC/EN 61326-1 发射限值：CISPR 11 1 组 B 类抗干扰要求：表 1		－
	安全标准	IEC/EN 62471 风险组 3
	安全标准	IEC/EN 61010-1
	环境标准 (RoHS)	IEC/EN 63000
抗振动性		5 Hz 至 200 Hz，15 m/s2		－
抗冲击性		500		m/s2

备注：
*1：内部：可通过调节器调节
*2：外部：可调，电压控制范围：1.9 V 至 4.76 V
*3：光输出稳定性（重复频率为 10 Hz 或以上）
光输出稳定性 (% CV) = 光输出标准偏差/平均光输出 × 100
光输出稳定性 (% p-p) =（最大光输出 – 最小光输出）/平均光输出 × 100
*4：在 20 W 工作条件下（主放电电压：632 V，主放电电容：0.1 μF，重复频率：1000 Hz）
*5：使用滨松硅光电二极管 S1336-8BQ 测量。寿命是指在 20 W (0.32 J 至 0.02 J) 条件下操作光源时，190 nm 至 1100 nm 的光输出减少到初始输出水平的 50%，或光输出波动超过规定最大值的时间。
*6：仅外部触发器，在上升沿同步
*7：如果操作期间外壳温度超过 45 °C，则需要冷却。

操作条件示例

类型编号	主放电电容 (μF)	主放电电压 (V)	最大光源输入能量（每次闪光） (mJ) (*8)	最大重复频率 (Hz) (*9)	最大平均光源输入（连续） (W) (*10)
L12745-01 L12745-01-3	0.64	400	51.2	391	20.0
		500	80.0	250	20.0
		700	156.8	128	20.0
		1000	320.0	63	20.0
L12745-02 L12745-02-3	0.32	400	25.6	781	20.0
		500	40.0	500	20.0
		700	78.4	255	20.0
		1000	160.0	125	20.0
L12745-03 L12745-03-3	0.1	400	8.0	1000	8.0
		500	12.5	1000	12.5
		700	24.5	816	20.0
		1000	50.0	400	20.0

备注：
*8：光源输入能量（每次闪光）(J)
E ＝ 1/2 × Cm × Vm2 Cm：主放电电容 (F)，Vm：主放电电压 (V)
*9：为确保高度稳定的操作，建议重复频率为 10 Hz 或以上。
*10：平均光源输入（连续）(W)
P = E × f E ：光源输入能量（每次闪光）(J), f ：重复频率 (Hz)
