滨松_20W_脉冲氙灯模块_L11936

脉冲氙灯模块/滨松光子/滨松 20W脉冲氙灯模块 L11936

商品名称：滨松 20W脉冲氙灯模块 L11936

商品型号：L11936

数据手册：

品牌：滨松光子

封装规格：

商品类别：

二级分类：脉冲氙灯模块

商品批号：

货期：4个月

商品编号：

商品重量：0.001kg

库存数量：100 个

单价：¥ 1000000.0000 询价

订购量：

产品详情
相关产品

外形尺寸图（单位：mm）

滨松 20W脉冲氙灯模块 L11936(图1)

管脚分配

针数	信号
1	阳极
2	无连接
3	触发器 / 探针
4	阴极
5	电火花器

特性

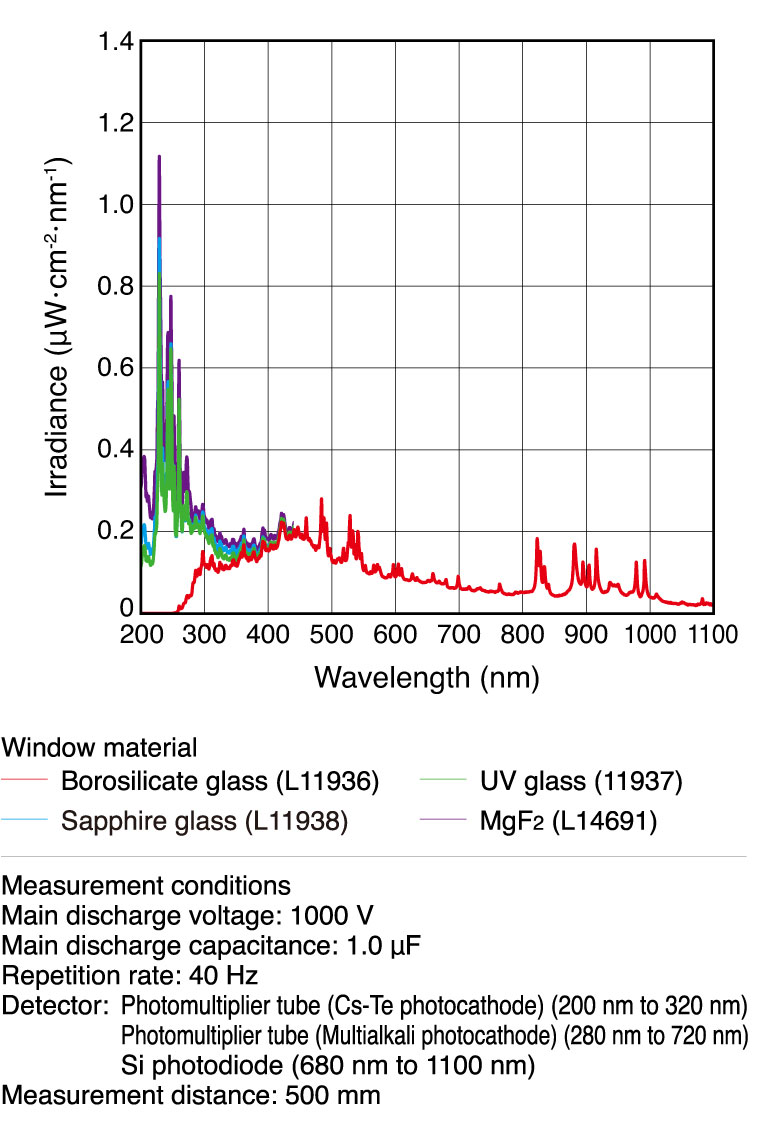

光谱分布（典型值）

滨松 20W脉冲氙灯模块 L11936(图2)

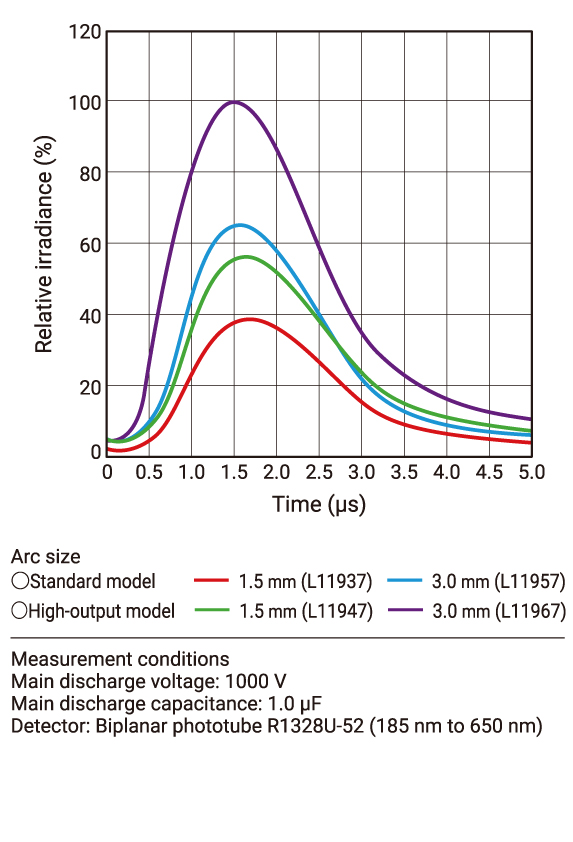

发光脉冲波形（典型值）

滨松 20W脉冲氙灯模块 L11936(图3)

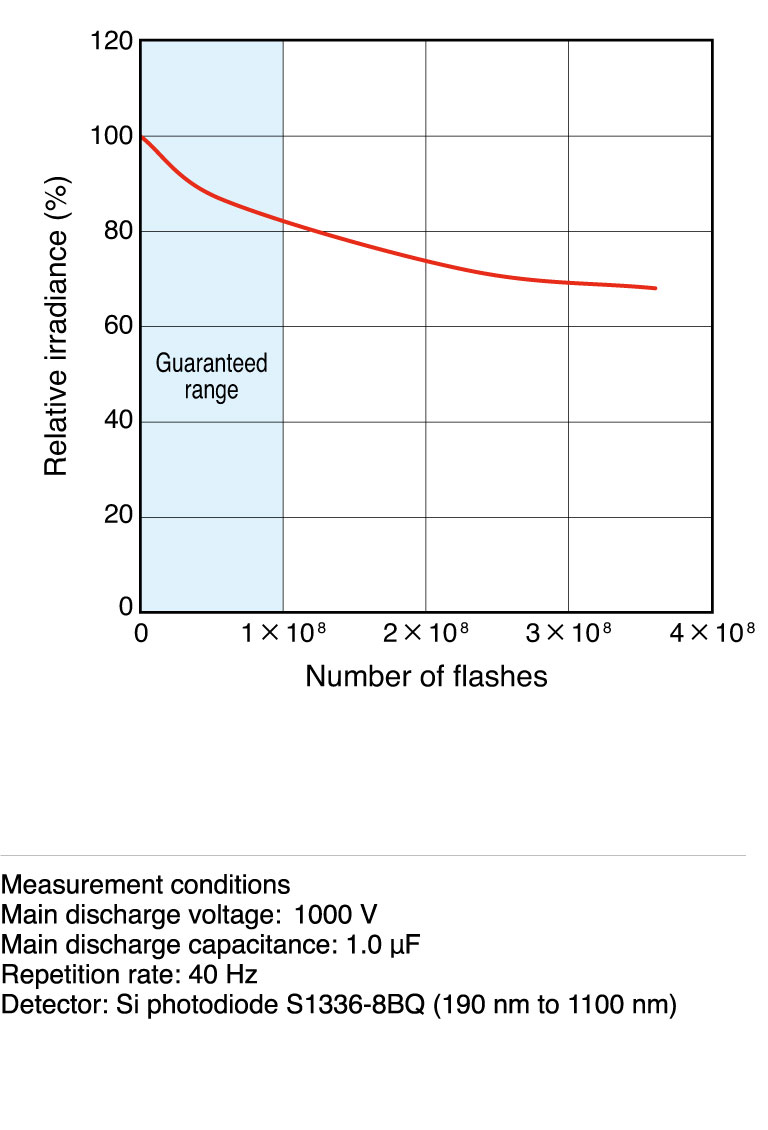

寿命特性 (L11947)（典型值）

滨松 20W脉冲氙灯模块 L11936(图4)

详细参数

参数		标准型号								单位
参数		L11936	L11956	L11937	L11957	L11938	L11958	L14691	L14693	单位
电弧尺寸		1.5	3.0	1.5	3.0	1.5	3.0	1.5	3.0	mm
窗材		硼硅玻璃		紫外玻璃		蓝宝石玻璃		MgF2		－
侧管材料		金属								－
光谱分布		240 至 2500		185 至 2500		190 至 5000		160 至 7500		nm
主放电电压范围		300 至 1000								V
推荐主放电电压范围		700 至 1000								V
最大光源输入能量（每次闪光）		参见操作条件示例								mJ
最大重复频率 (*1)		1000								Hz
最大平均光源输入（连续）		参见操作条件示例								W
光输出稳定性 (2)(3)	典型值	1.0								% CV
	典型值	4.5								% p-p
	最大值	2.0								% CV
	最大值	6.0								% p-p
保证使用寿命 (*4)		1 × 108 至 1 × 109								闪光次数
触发电压		5 至 7								kV p-p
冷却方式		不需要								－
工作温度范围		+5 至 +40								℃
存储温度范围		-40 至 +90								℃
操作湿度范围		低于 85%（无冷凝）								－
存储湿度范围		低于 95%（无冷凝）								－
触发开关（单独出售）(*5)		E10977	E10978	E10977	E10978	E10977	E10978	E10977	E10978	－

参数		高输出型号								单位
参数		L11946	L11966	L11947	L11967	L11948	L11968	L14692	L14694	单位
电弧尺寸		1.5	3.0	1.5	3.0	1.5	3.0	1.5	3.0	mm
窗材		硼硅玻璃		紫外玻璃		蓝宝石玻璃		MgF2		－
窗材		金属								－
光谱分布		240 至 2500		185 至 2500		190 至 5000		160 至 7500		nm
主放电电压范围		300 至 1000								V
推荐主放电电压范围		700 至 1000								V
最大光源输入能量（每次闪光）		参见操作条件示例								mJ
最大重复频率 (*1)		1000								Hz
最大平均光源输入（连续）		参见操作条件示例								W
光输出稳定性 (2)(3)	典型值	1.0								% CV
	典型值	4.5								% p-p
	最大值	2.0								% CV
	最大值	6.0								% p-p
保证使用寿命 (*4)		1 × 108 至 1 × 109								闪光次数
触发电压		5 至 7								kV p-p
冷却方式		不需要								－
工作温度范围		+5 至 +40								℃
存储温度范围		-40 至 +90								℃
操作湿度范围		低于 85%（无冷凝）								－
存储湿度范围		低于 95%（无冷凝）								－
触发开关（单独出售）(*5)		E10977	E10978	E10977	E10978	E10977	E10978	E10977	E10978	－

备注：
*1：为确保高度稳定的操作，建议重复频率为 10 Hz 或以上。
*2：光输出稳定性（重复频率为 10 Hz 或以上）
光输出稳定性 (% CV) = 光输出标准偏差/平均光输出 × 100
光输出稳定性 (% p-p) =（最大光输出 – 最小光输出）/平均光输出 × 100
*3：在 20 W 工作条件下（主放电电压：1000 V，主放电电容：1.0 μF，重复频率：40 Hz）
*4：使用滨松硅光电二极管 S1336-8BQ 测量。寿命是指在 20 W (0.5 J 至 0.02 J) 条件下操作光源时，190 nm 至 1100 nm 的光输出减少到初始输出水平的 50%，或光输出波动超过规定最大值的时间。
*5：请参见各选项以了解有关触发开关的信息。

操作条件示例

主放电电容 (μF)	主放电电压 (V)	最大光源输入能量（每次闪光） (mJ) (*6)	最大重复频率 (Hz) (*7)	最大平均光源输入（连续） (W) (*8)	电源（单独出售） (*9)
1.0	1000	500	40	20	C13316-10
1.0	700	245	82	20	C13316-10
0.4	1000	200	100	20	C13316-04
0.4	700	98	204	20	C13316-04
0.3	1000	150	133	20	C13316-03
0.3	700	74	272	20	C13316-03
0.2	1000	100	200	20	C13316-02
0.2	700	49	408	20	C13316-02
0.1	1000	50	400	20	C13315
0.1	700	25	816	20	C13315

备注：
*6：光源输入能量（每次闪光）(J)
E ＝ 1/2 × Cm × Vm2 Cm：主放电电容 (F)，Vm：主放电电压 (V)
*7：为确保高度稳定的操作，建议重复频率为 10 Hz 或以上。
*8：平均光源输入（连续）(W)
P = E × f E ：光源输入能量（每次闪光）(J), f ：重复频率 (Hz)
*9：请参见各选项以了解有关电源的信息。
