顶点光电子商城2024年8月7日消息：近日，意法半导体推出尺寸紧凑的750W家电和工业设备电机驱动参考板，是其在电机驱动领域的一项重要创新。

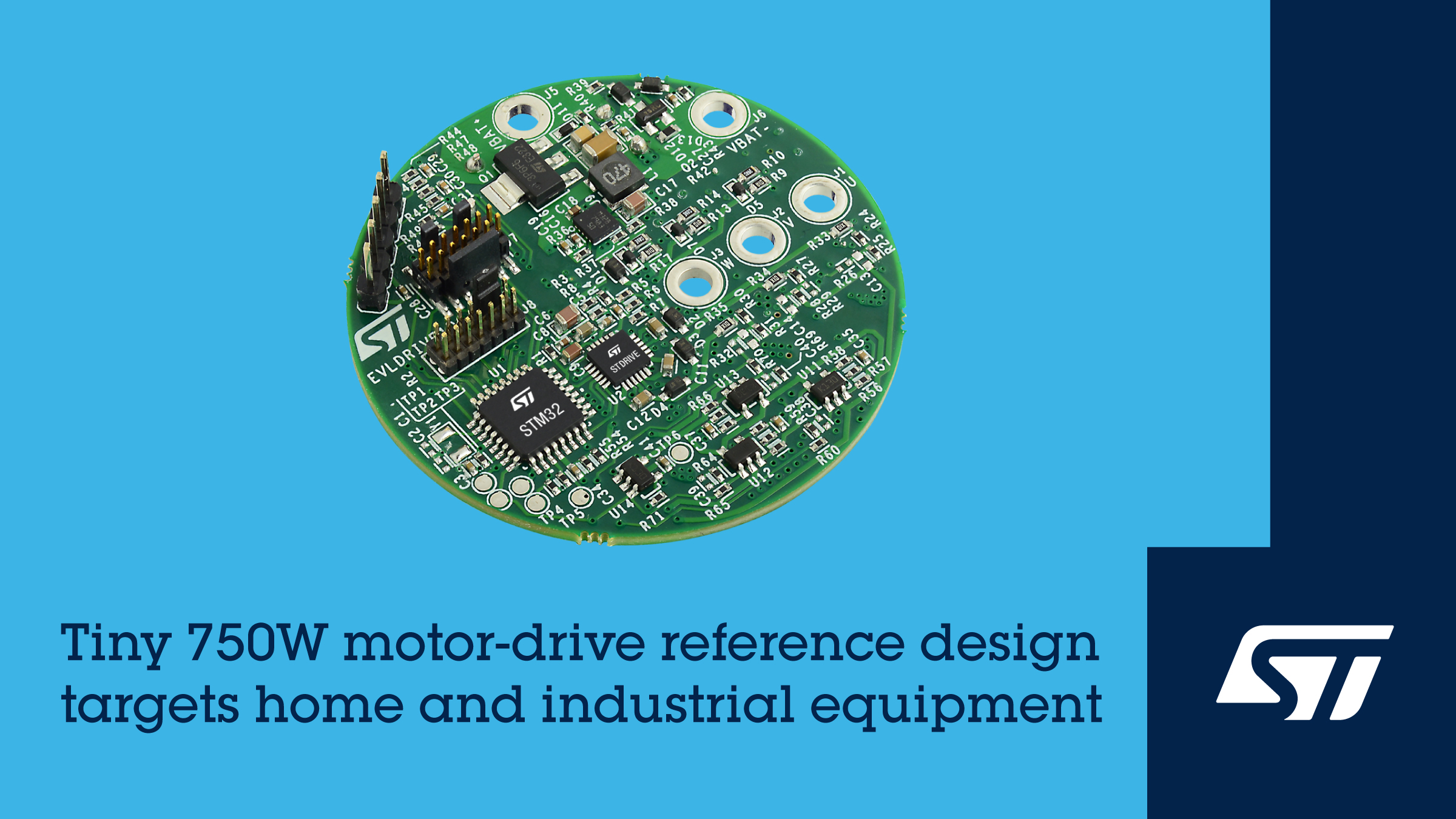

            产品名称是EVLDRIVE101-HPD（高功率密度）电机驱动参考设计，核心芯片是STDRIVE101三相栅极驱动器芯片，功率等级有750W，尺寸紧凑，直径仅为50毫米的圆形PCB电路板。

          STDRIVE101三相栅极驱动器芯片为电机带来了高功率密度，同时保持极低的睡眠功耗，低至不到1uA。

          在应用场景方面，该参考板的小巧外形使其能够直接装入吹风机、手持式吸尘器、电动工具、风扇等家用电器，同时也能轻松放入无人机、机器人以及电泵、制程自动化系统等工业设备的电驱装置内。

           其采用意法半导体稳健、紧凑的STDRIVE101三相栅极驱动器，允许开发者自由灵活选择电机控制方法，如梯形控制或磁场定向控制（FOC），以及是否使用传感器检测转子位置。

           STDRIVE101驱动芯片由三个拉/灌电流600 mA的半桥驱动组成，工作电压范围为5.5V至75V，能够满足各种低压电机的驱动要求。

          该芯片集成了高低边栅极驱动器稳压电源和可配置漏源电压（Vds）监测保护功能，还包含用于选择直接高低边栅极输入或PWM控制的外部引脚。

          开发人员可以利用STM32G0单线调试（SWD）接口连接微控制器交换数据，同时支持直接固件更新，便于修复软件错误和启用新功能。

          电源级采用STL220N6F7 60V STripFET F7 MOSFET功率晶体管，其1.2mΩ的典型Rds(on)导通电阻有助于维持驱动能效，并简化电机即插即用连接。快速上电功能可在电机闲置时断开电源，节省电能，延长电池供电设备的续航时间。

          驱动芯片内置的保护功能可确保系统安全和高能效，包括功率级电路MOSFET功率管的Vds电压监测，以及欠压锁定（UVLO）、过热保护和交叉导通预防等。

            EVLDRIVE101-HPD电路板现可从意法半导体官网电子商城购买，开箱即用，为电机驱动系统的开发提供了极大的便利。

            总之，意法半导体的这款750W家电和工业设备电机驱动参考板以其紧凑的尺寸、高功率密度、低睡眠功耗以及灵活的电机控制方法，为家电和工业设备的电机驱动系统设计带来了全新的解决方案。
